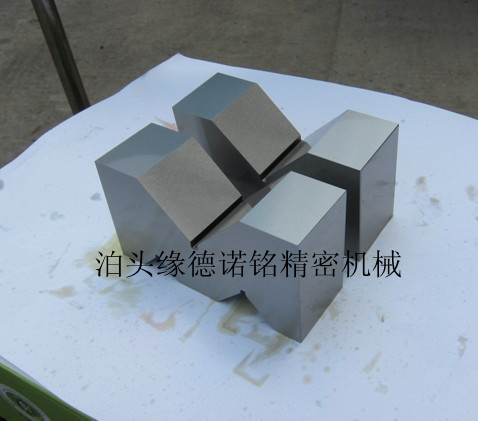

三口钢件V型架

三口V型架又称M型精密钢件V型架标准：按   GB4972-85标准制造，一般都成对供应，是一个四棱体，两个工作面上加工有三个尺寸不同的90度的槽。主要适用于轴类零件的检验和划线。本产品均可按用户要求尺寸、V型槽角度加工定做

V型架精度：分为1级、2级、3级。

三、V型架主要用来安放轴，套筒，圆盘等圆形工件，以便找中心线与划出中心线。一般V型架都是一副两块，两块的平面与V型槽都是在一次安装中磨出的。精密V型架的尺寸相互表面间的平行度，垂直度误差在0.01毫米之内，V型槽的中心线必需在V型架的对称平面内并与底面平行，同心度，平行度的误差也在0.01毫米之内，V型槽半角误差在±30~±1范围内。精密V型架也可做划线，带有夹持弓架的V型架，可以把圆柱形工件牢固的夹持在V型架上，翻转到各个位置划线。

有以下规格供您选择，如需特殊规格请联系客户人员。
