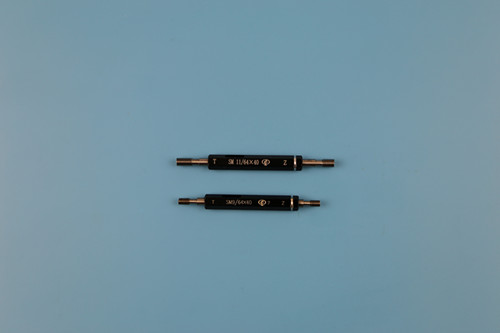

缝纫机螺纹塞规 缝纫机螺纹环规

缝纫机螺纹塞规 缝纫机螺纹环规

  缝纫机螺纹量规适用于检验 QB/T2254-2010( 缝纫机专用螺纹 ) 所规定的内外螺纹所用的螺纹量规。这种螺纹量规参考 JB/T10865-2008 (统一螺纹量规)设计与计算...
产品详情

 缝纫机螺纹量规适用于检验QB/T2254-2010(缝纫机专用螺纹)所规定的内外螺纹所用的螺纹量规。这种螺纹量规参考JB/T10865-2008(统一螺纹量规)设计与计算。

缝纫机螺纹塞规通端给出 磨损裕度(内移一个塞规公差值)采用固定式螺纹环规。并相应配置校对螺纹塞规TT,TZ,TS,.ZT,ZZZS。为了避免通端螺纹中径公差,止端螺纹环规公差带按外螺纹中径最小极限对称分布。内外螺纹中径极限尺寸按缝纫机专用螺纹规定执行。

螺纹量规可用合金工具钢、碳素钢及其它耐磨材料制造,钢制量规测量面的硬度不低于HRC58,对于公称直径1/16-3/32in螺纹塞规量面硬度53-60HRC..应进行稳定性处理。

表面粗糙度Ra应不大于:牙侧表面:0.2um  通端塞规,校对塞规大径和通端环规小径0.4um. 止端塞规大径和止端规规小径:0.8um.

检验工件内螺纹1 2 3级的通端螺纹塞规直径和偏差完全相同。因此,通端螺纹塞规不可标公差代号。当然也可把标有上述某一公差代号的通规,用于检验上述其余代号的工件内螺纹。

缝纫机螺纹塞规规格如下:SM1/16  SM5/16   SM3/32  SM1/8  SM9/64  SM5/32    SM11/64   SM9/64  SM3/16  SM1/4  SM17/64   SM9/32  SM5/16  SM3/8  SM7/16  SM1/2  SM5/8   SM3/16

缝纫机螺纹环规规格如下:SM1/16  SM5/16   SM3/32  SM1/8  SM9/64  SM5/32    SM11/64   SM9/64  SM3/16  SM1/4  SM17/64   SM9/32  SM5/16  SM3/8  SM7/16  SM1/2  SM5/8   SM3/16
