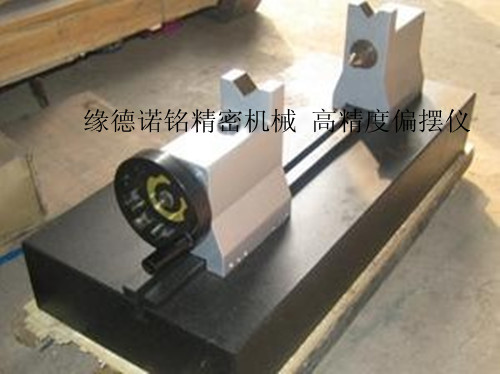

精密花岗石偏摆仪

花岗石偏摆仪详细介绍

花岗石偏摆检查仪用途：主要用于对轴类、盘类产品及零部件的测量，主要检测其径向跳动、椭圆度、端面精度误差。

花岗石偏摆检查仪特点：采用花岗石仪座提高了基准平面的精度，缩小了一起自身的精度误差。活动表座可在任何位置进行测量。仪座不生锈，使用、保管   方便。

花岗石偏摆检查仪使用方法：拧紧偏心轴把，   先将固定   座在仪座上固定。按被测零件长度将活动   座固定在合适的位置。压下球头手柄，装入零件，用两   叮嘱零件中心孔。拧紧固定手把，将   固定。将活动表座放在所需位置，配合百分表（千分表）即可进行检测工作。

附件：活动表座一套。

花岗石偏摆检查仪主要技术参数：

1、莫氏4号   60°径向回转精度：0.001mm

2、侧导轨在全长上对两   变现的平行度：0.005mm、0.008mm、0.01

3、被测零件   大直径：0-340mm

4、被测零件   大长度：300mm 500mm 1000mm 1500mm 2000mm

优点：精度高，不异变形，手轮操作方便误差小,产品设计新颖，美观大方，精度高操作极为方便。。
